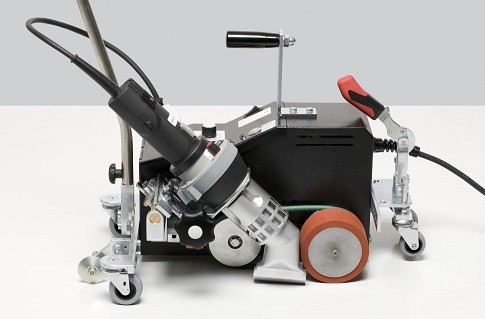

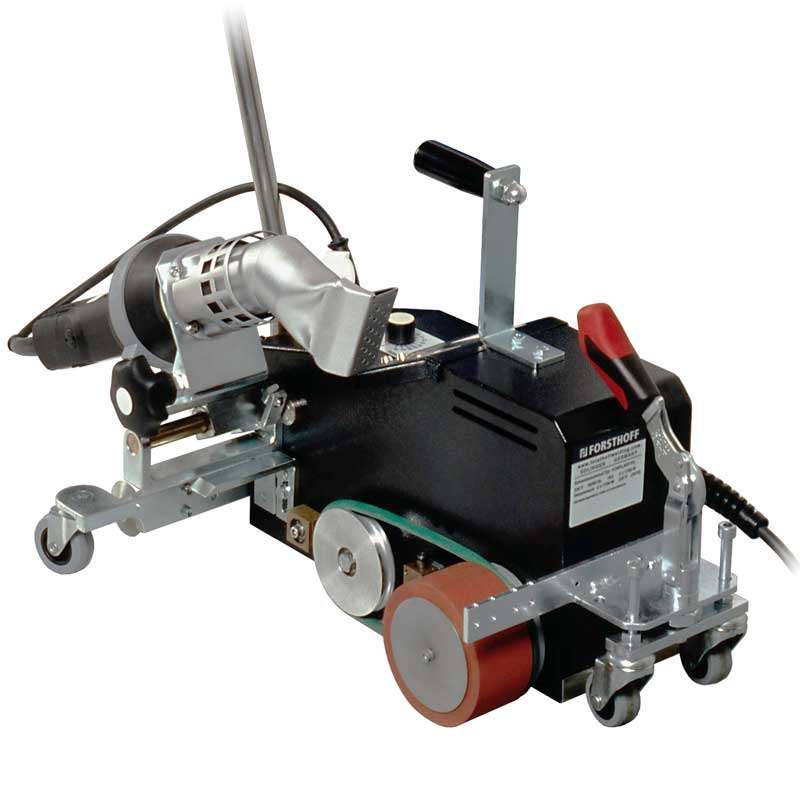

Автоматический сварочный аппарат FORSTHOFF P2 для сварки внахлест швов от 20 до 50 мм (с оснасткой для сварки внахлест швом шириной 20мм)

FORSTHOFF-P2 - автоматический самоходный сварочный аппарат для сварки внахлест полиэтиленовой, ПВХ или другой полимерной пленки, баннерных и тентовых ПВХ тканей и брезентов и пр. Сварка

внахлест швом шириной 20, 30, 40 или 45мм в зависимости от комплектации аппарата. Дополнительное устройство подгиба кромки (опция) позволяет подгибать и приваривать кромку пленки. Кроме того, дополнительный комплект приспособлений позволяет разматывать и приваривать ленту шириной 50 мм.

Основное применение аппарата – изготовление рекламных баннеров, наружных вывесок, растяжек и пр. наружной рекламы; изготовление тентов для автомобилей, грузовиков, прицепов, лодок, катеров и т.п. Аппарат позволяет не только сварить баннер или тент, но и подогнуть кромки и армировать полотно лентой для дополнительной прочности.

Ряд недавних усовершенствований сделали аппарат еще более универсальным:

• Снижение массы и ширины сделало аппарат более удобным для цеховой сварки баннеров и тентов.
• В комплектацию добавлен дополнительный груз, который позволяет сваривать сравнительно легким аппаратом даже толстые и жесткие ПВХ ткани.
• Вместо металлической пластины с роликами для ограничения зоны нагрева теперь используется жесткий ремень круглого сечения. Его действие гораздо эффективнее, утечки горячего воздуха из зоны нагрева исключены. Поэтому прогрев свариваемых поверхностей пленок и тканей – более равномерный и глубокий, чем у предшественника.

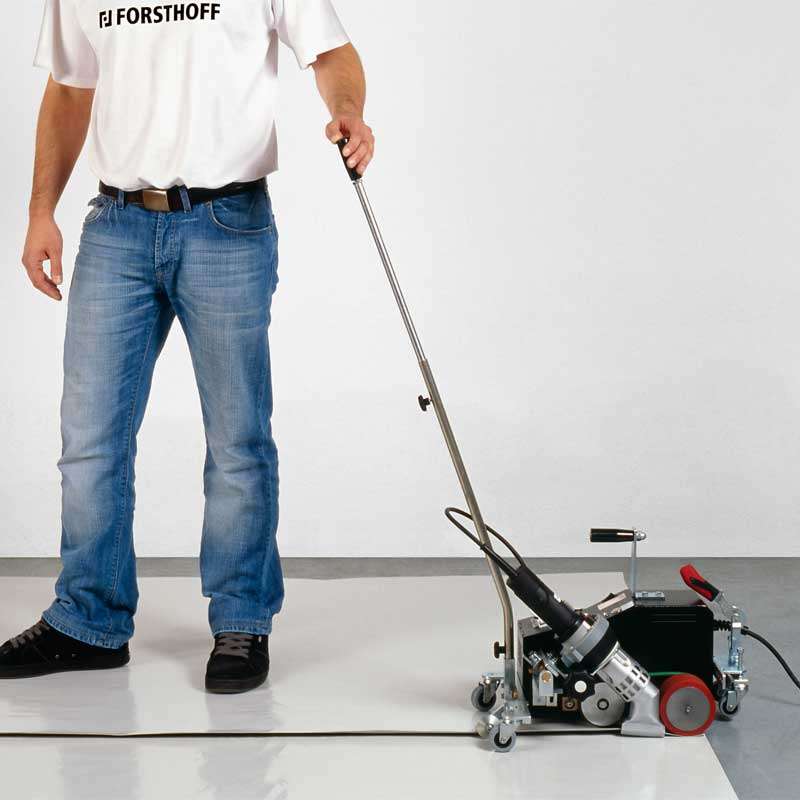

• Приятная мелочь – рабочая рукоятка, регулируемая по высоте от 70 до 100 см.

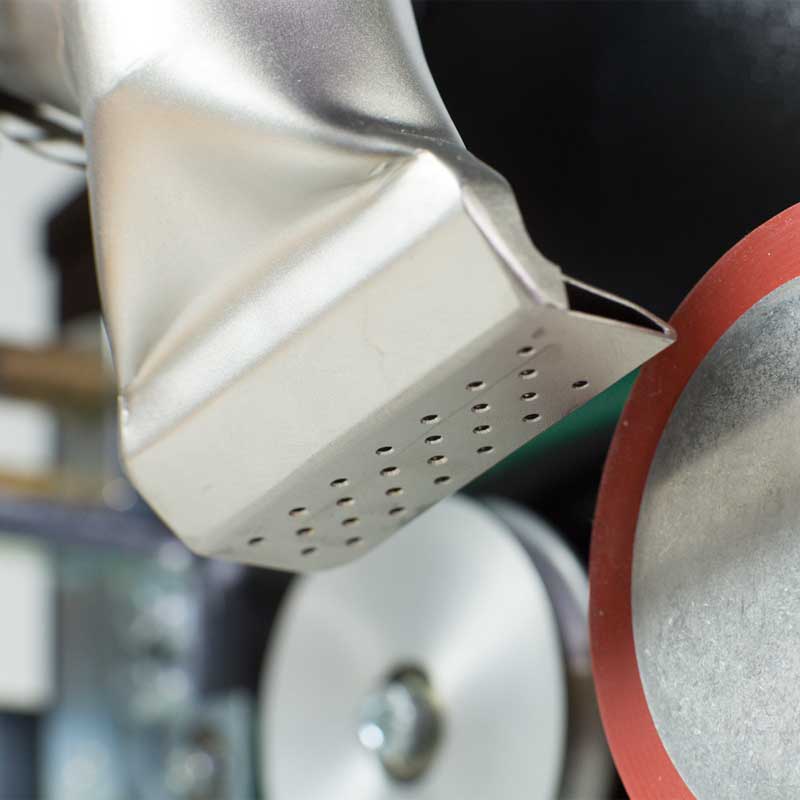

• Изменение формы сопла и расположения отверстий на нем привело (опуская технические детали) к более длительному воздействию горячего воздуха на каждую точку свариваемых поверхностей. Это позволяет уверенно и глубоко прогревать пленку или ткань, избегая локальных перегревов, что особенно важно при сварке ПВХ ткани.
• Новый двигатель привода нечувствителен к изменению нагрузки. Сварочный аппарат легко поднимается в горку и спускается с горки, не изменяя скорости.
• Добавлена защита от перегрузки двигателя привода. Если нагрузка превышает рабочий порог (например, аппарат уперся в стену), срабатывает блокировка и мигает красная лампочка. Снятие блокировки – простым нажатием кнопки.

Благодаря этим техническим особенностям FORSTHOFF-P2 – идеальный профессиональный аппарат для сварки внахлест.

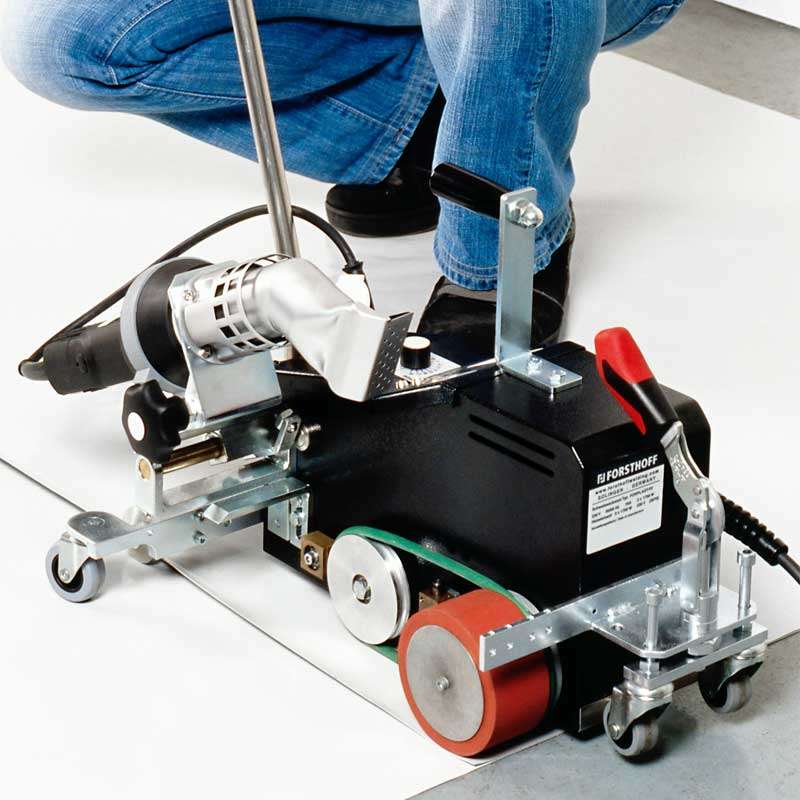

Для эксплуатации сварочного аппарата FORSTHOFF-P2 всегда требуется более-менее ровное и жесткое основание – бетонная стяжка, пенопласт, фанера и т.п. FORSTHOFF-P2 не может производить сварку на рыхлом грунте.

Плоское перфорированное сварочное сопло располагается между слоями свариваемого материала (полиэтиленовой или ПВХ пленки, баннерной или тентовой ткани или пр.) и одновременно прогревает обе свариваемые поверхности горячим воздухом.

После нагрева верхний слой пленки или ткани прикатывается к нижнему прижимным роликом из термостойкой силиконовой (кремнийорганической) резины.

Прижимной ролик и ответный ролик с противоположной стороны аппарата являются приводными, они образуют две задние точки опоры аппарата. Два передних поворотных ролика расположены на маятниковой подвеске, т.е. фактически образуют одну (третью) точку опоры аппарата. Такая конструкция обеспечивает постоянное давление прижимного ролика на верхний слой пленки или ткани, независимо от неровностей поверхности.

Мощность нагревател я воздуха для сварки внахлест шириной 20 или 30 мм – 3500 Вт. Для сварки внахлест шириной 40 или 45 мм – 4000 Вт.

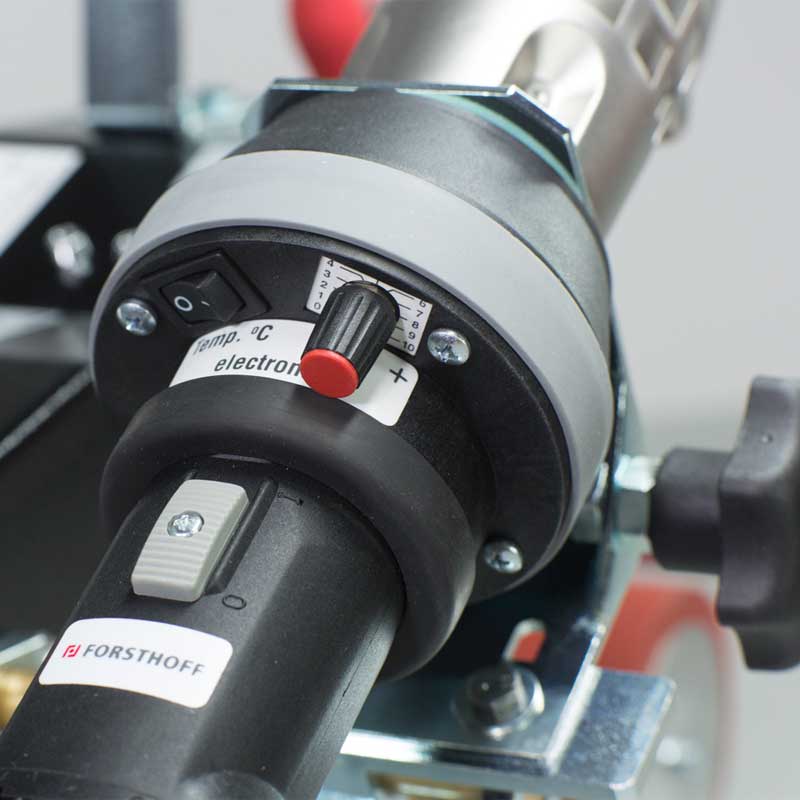

Регулировка мощности нагрева воздуха в диапазоне от нуля до максимума – поворотом ручки регулятора на нагревателе.

Максимальная мощность нагрева соответствует температуре воздуха 700ºС.

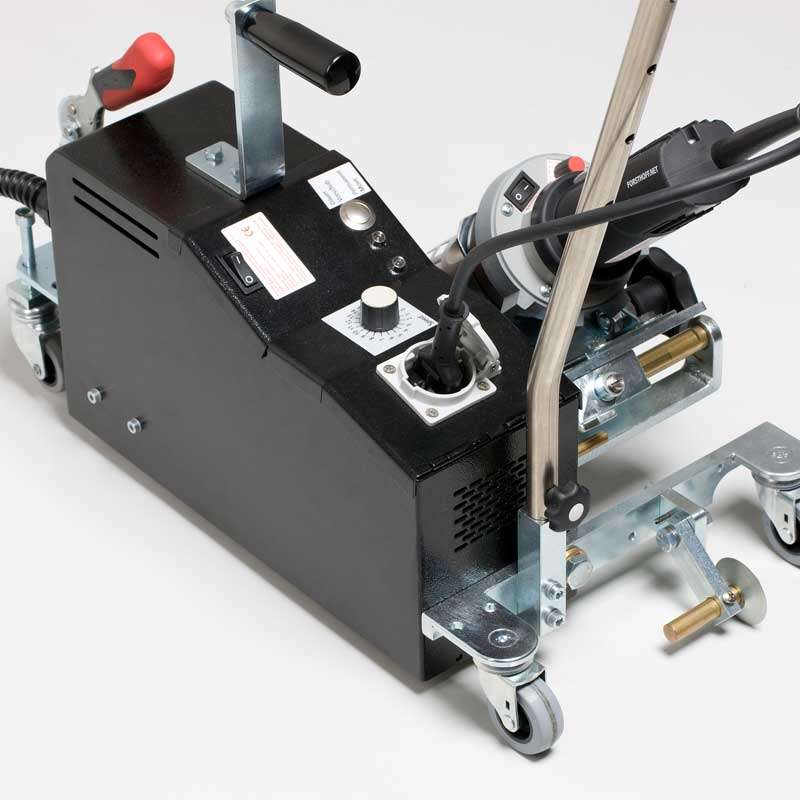

Скорость вращения прижимного/приводного ролика плавно регулируется в диапазоне 0-18 м/мин. Привод включается автоматически, когда нагреватель устанавливается в рабочее положение. Для остановки аппарата необходимо потянуть ручку регулировки положения нагревателя на себя (вынимая сопло из-под верхнего слоя пленки) и повернуть против часовой стрелки (переводя нагреватель в верхнее нерабочее положение).

Параметры сварки (температура воздуха и скорость движения) зависят от материала и толщины слоев пленки или ткани и всегда подбираются индивидуально.

Установка штатного дополнительного груза позволяет сваривать не только баннерную или тентовую ткань, но даже толстые и довольно жесткие кровельные ПВХ мембраны.

Рабочий диапазон:

• Сварка армированной ПВХ ткани и брезента - толщиной 0,4-2,5 мм;
• Сварка полиэтиленовой (ПВД) и ПВХ пленки - толщиной 0,6-2,5 мм;
• Сварка кровельных ПВХ мембран - толщиной 0,4-3,5 мм

Для других материалов и толщин работоспособность необходимо проверять.
